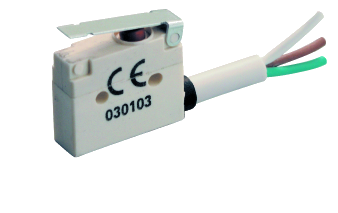

微动 系列 MP400
标准化的小尺寸微型微动开关。该MP400 系列优惠大可能性定制和你所有针对性的询问，住房，连接或执行机构的条款。该系列使您能够根据自己的要求构建交换机。
| 执行标准 | EN 61058-1 根据要求：UL 61058-1 File E314075 |
| 外壳 | 玻璃纤维增强 |
| 柱塞 | 聚醚醚酮 |
| 膜 | 氟硅 弹性体 |
| 机械装置 | 转换，带不锈钢弹簧的快动螺旋弹簧机构 |
| 触点材料 | 可应要求提供细银、金触点 |
| 终端 | 电缆或电线的标准和长度待定 PVC -20°C至70°C SI -40°C至105°C 聚氨酯-40°C至90°C 其他电缆材料和长度应要求提供PTFE、RXL、... |
| 导体类型 | 软导体 带有通过机械方式固定导体并通过焊接提供电路连续性的措施的焊接端子 |
| 电缆出口 | 按钮的标准侧 另一面应要求 |
| 执行器 | 不锈钢、平杆、滚轮、模拟滚轮的外形尺寸 |
|
|
| 防护等级 | IP67 |
| 外壳防护等级 | I 250V II / III 24V |
| 污染程度 | 3 |
| 证明跟踪索引PTI | 250V |
| 额定冲击耐受电压 | 2.5 kV |
| 灼热丝温度 | 850℃ |
| 微断线 | μ |
| 接触间隙 | 0.40 毫米 |
| 尺寸 | DIN 41 635，B 型 20 x 16 x 6.5 毫米 |
|
|
额定功率 UL / EN 61058 (阻性负载) | 5RA 250VAC 25'000 次循环 2RA 250VAC 50'000 次循环 0.1RA 24VDC 50'000 次循环 |
| 操作范围力 | 1.0 至 2.5 N，取决于执行器 |
| 工作温度范围 | -40°C 至 105°C |
| 机械寿命 | 10 × 10 6 |
 |
|
0：引脚柱塞-无杆 |
 | 驱动力 Fa max. (N) 释放力Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程sr min. （毫米） 差动运动sd max. （毫米） | 2.5 0.5 9.3±0.2 9.0±0.2 0.6 0.05 |
7JA：平杆-位置A |
 | 驱动力 Fa max. (N) 释放力Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程sr min. （毫米） 差动运动sd max. （毫米 | 1.0 0.15 12.0±0.4 10.6±0.4 1.2 0.40 |
7JB：平杆-位置B |
 | 驱动力 Fa max. (N) 释放力Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程sr min. （毫米） 差动运动sd max. （毫米 | 2.0 0.3 10.3±0.4 9.7±0.4 0.6 0.30 |
8JAL：滚筒-位置A |
 | 驱动力 Fa max. (N) 释放力Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程sr min. （毫米） 差动运动sd max. （毫米 | 1.0 0.15 17.2±0.4 16.0±0.4 1.2 0.40 |
8JBL：滚筒-位置B |
 | 驱动力 Fa max. (N) 释放力Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程sr min. （毫米） 差动运动sd max. （毫米 | 2.0 0.3 15.7±0.4 15.1±0.4 0.6 0.30 |
8JGSA：仿真辊-位置A |
 | 驱动力 Fa max. (N) 释放力Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程sr min. （毫米） 差动运动sd max. （毫米 | 1.0 0.15 14.7±0.4 13.5±0.4 1.2 0.40 |
8JGSB：模拟辊-位置B |
 | 驱动力 Fa max. (N) 释放力Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程sr min. （毫米） 差动运动sd max. （毫米 | 2.0 0.3 13.2±0.4 12.6±0.4 0.6 0.30 |
| 接线图 | 库勒 |
| 直接动作 |  | 1 :棕色 2 : 白色 4 : 绿色 |
| MP43 | 0 | —— | 7JA | / | 325 | / | 100 | PVC |
触点材料 0 : 银触点 1 : 金触点 |
|
|
|
|
|
|
|
执行器 0 : 基本开关 - 销柱塞 7JA : 平杆 - A 位置 7JB : 平杆 - B 位置 8JAL : 滚轮 - A 位置 8JBL : 滚轮 - B 位置 8JGSA : 模拟滚轮 - A 位置 8JGSB : 模拟滚轮 - B 位置 |
325 : 3 接线部分 0.25 mm 2 350 : 3 接线部分 0.50 mm 2（仅限 PVC） |
| 电缆长度 （厘米） |
电缆材质 PVC : 聚氯乙烯 PUR : 聚氨酯 SI : 硅胶 |
