微动 系列 MP500
标准化小尺寸的超小型 微动开关。的 MP500 系列从市场上的其他产品在其机械使用寿命的术语和材料的选择，突出 至极 使其能够抵抗温度高达105℃（221°F）。
对于 像 恒压器这样的驱动力较轻的应用 ， 微动开关 可以配备改进的弹簧。尺寸、电气和 IP 保护参数保持不变。
当不需要环境保护（防潮和防尘）时，可以使用不带保护膜的变体。
| 执行标准 | EN 61058-1 UL 61058-1 File E314075 |
| 外壳 | 玻璃纤维增强 |
| 柱塞 | 聚醚醚酮 |
| 膜 | 氟硅 弹性体 |
| 机械装置 | 转换，带不锈钢弹簧的快动螺旋弹簧机构 |
| 触点材料 | 可应要求提供细银、金触点 |
| 终端 | 电缆 PVC -20°C 至 105°C（-4°F 至 221°F） 焊接端子 -40°C 至 105°C（-40°F 至 221°F） PCB -40°C 至 105°C（-40°F 至 221°F） |
| 执行器 | 不锈钢、平杆、滚轮、模拟滚轮的外形尺寸 |
|
|
| 防护等级 | IP67 |
| 外壳防护等级 | I 250V II / III 24V |
| 污染程度 | 3 |
| 证明跟踪索引 PTI | 250V |
| 灼热丝温度 | 850℃ |
| 微断线 | μ |
| 接触间隙 | 0.40 毫米 |
| 尺寸 | DIN 41 635，B 型 20 x 16 x 6.5 毫米（0.7874 x 0.6299 x 0.2559 英寸） |
|
|
额定功率 UL / EN 61058 （R：阻性负载） | 5RA 250VAC 25'000 次循环 2RA 250VAC 50'000 次循环 0.1RA 24VDC 50'000 次循环 |
| 操作范围力 | 0.5 至 2.5 N，取决于执行器 |
| 工作温度范围 | -40°C 至 105°C（-40°F 至 221°F） |
| 机械寿命 | 10 × 10 6 |
| IP67 | IP40 |
|  |  |
驱动力 Fa max 2.5 (N) 标准 | MP500 | MP550 |
致动力 Fa max 1.2 (N) | MP520 | MP570 |
|
|
|

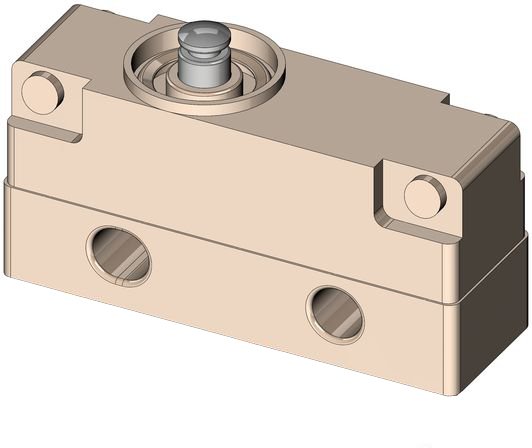

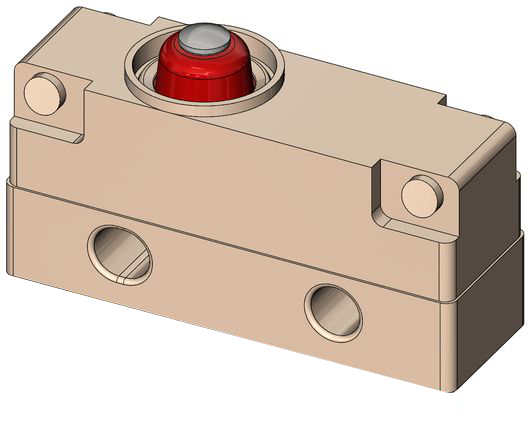

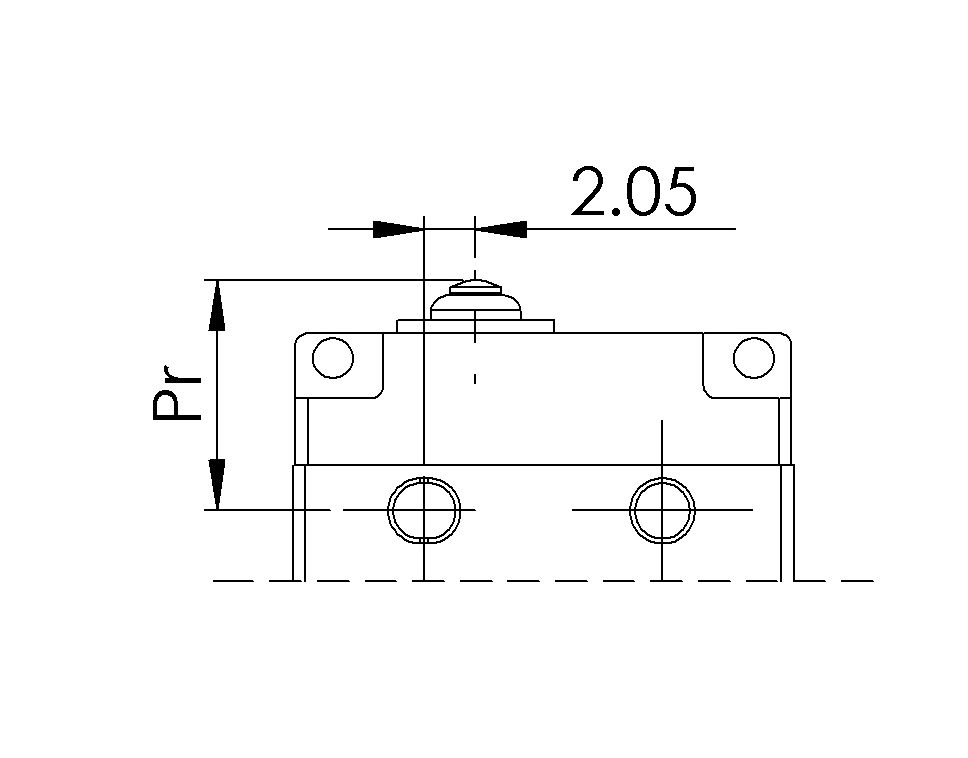

L00 ：引脚柱塞-无杠杆 |
 |
| MP500 - MP550 | MP520 - MP570 |
|
|
驱动力 Fa max. (N) 释放力 Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程 sr min. （毫米） 差动运动 sd max. （毫米） | 2.5 0.5 9.3±0.2 9.0±0.2 0.6 0.05 | 1.2 0.2 9.3±0.2 9.0±0.2 0.6 0.05 |
|
|

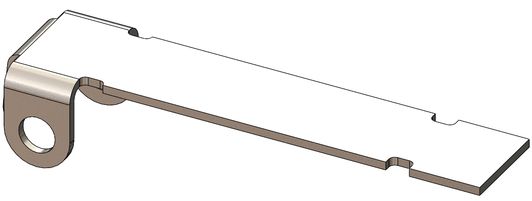

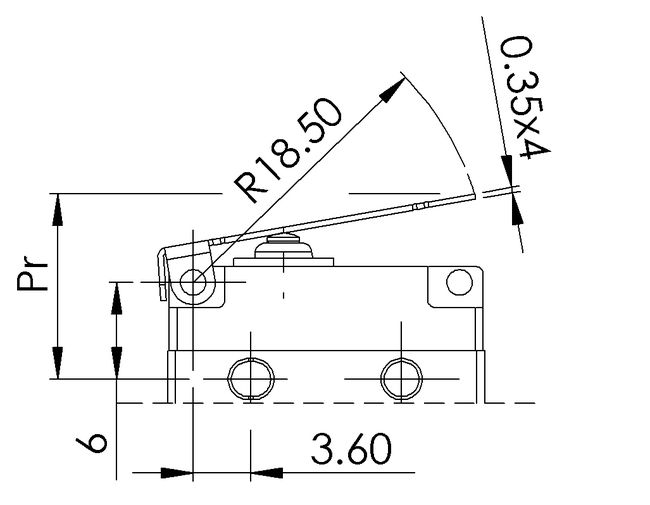

L70 ：平杆-位置A |
 |
| MP500 - MP550 | MP520 - MP570 |
|
|
驱动力 Fa max. (N) 释放力 Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程 sr min. （毫米） 差动运动 sd max. （毫米） | 1.0 0.15 12.0±0.4 10.6±0.4 1.2 0.40 | 0.6 0.1 12.0±0.4 10.6±0.4 1.2 0.40 |
|
|

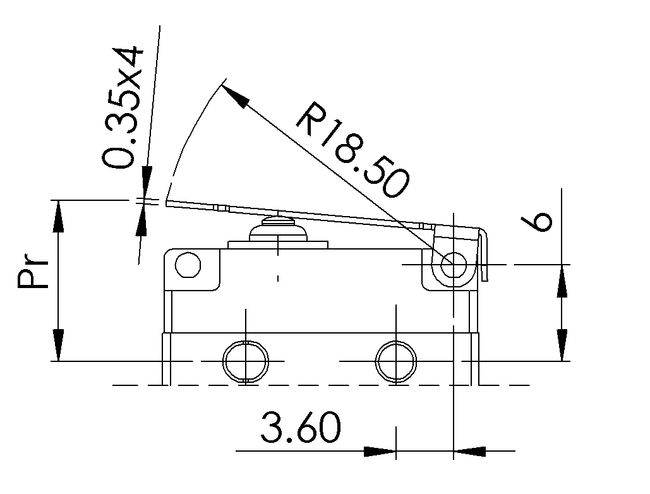

L71 ：平杆-位置B |
 |
| MP500 - MP550 | MP520 - MP570 |
|
|
驱动力 Fa max. (N) 释放力 Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程 sr min. （毫米） 差动运动 sd max. （毫米） | 2.0 0.3 10.3±0.4 9.7±0.4 0.6 0.30 | 1.0 0.2 10.3±0.4 9.7±0.4 0.6 0.30 |
|
|

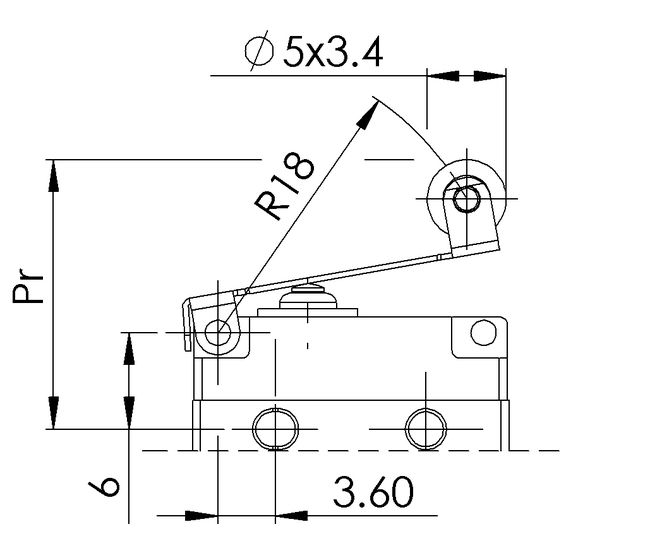

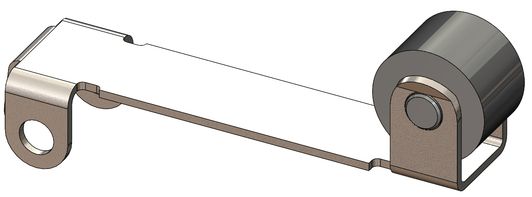

L80 ：滚筒-位置A |
 |
| MP500 - MP550 | MP520 - MP570 |
|
|
驱动力 Fa max. (N) 释放力 Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程 sr min. （毫米） 差动运动 sd max. （毫米） | 1.0 0.15 17.2±0.4 16.0±0.4 1.2 0.40 | 0.6 0.1 17.2±0.4 16.0±0.4 1.2 0.40 |
|
|

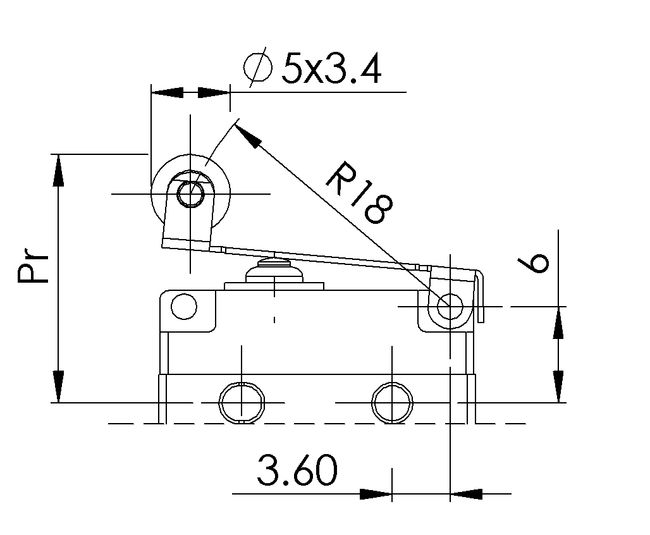

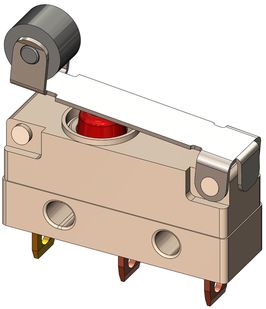

L81 ：滚筒-位置B |
 |
| MP500 - MP550 | MP520 - MP570 |
|
|
驱动力 Fa max. (N) 释放力 Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程 sr min. （毫米） 差动运动 sd max. （毫米） | 2.0 0.3 15.7±0.4 15.1±0.4 0.6 0.30 | 1.0 0.2 15.7±0.4 15.1±0.4 0.6 0.30 |
|
|

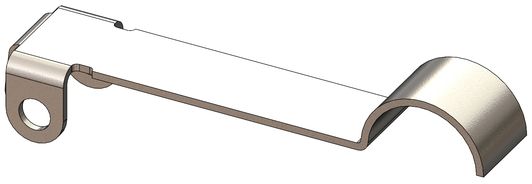

L85 ：仿真辊-位置A |
 |
| MP500 - MP550 | MP520 - MP570 |
|
|
驱动力 Fa max. (N) 释放力 Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程 sr min. （毫米） 差动运动 sd max. （毫米） | 1.0 0.15 14.7±0.4 13.5±0.4 1.2 0.40 | 0.5 0.1 14.7±0.4 13.5±0.4 1.2 0.40 |
|
|

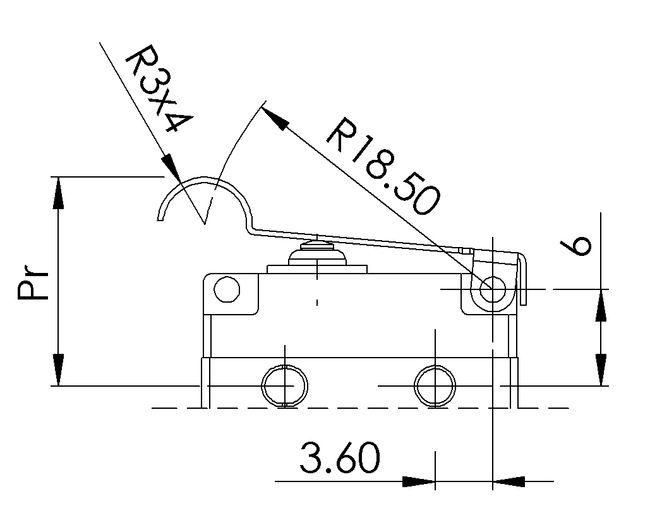

L86 ： 模拟辊-位置B |
 |
|
| MP500 - MP550 | MP520 - MP570 |
|
|
驱动力 Fa max. (N) 释放力 Fr min (N) 自由位置 Pr (mm) 操作位置Pa (mm) 超程 sr min. （毫米） 差动运动 sd max. （毫米） | 2.0 0.3 13.2±0.4 12.6±0.4 0.6 0.30 | 0.6 0.2 13.2±0.4 12.6±0.4 0.6 0.30 |
|
|

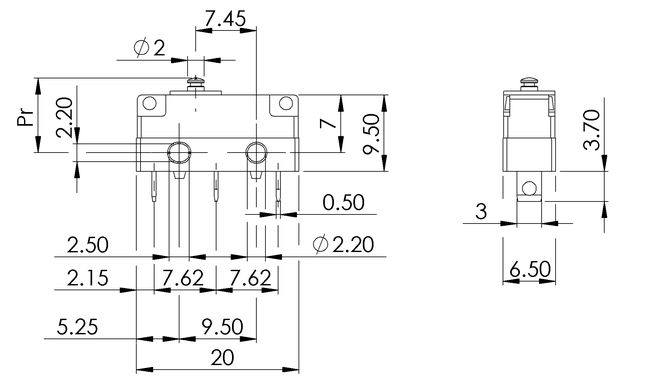

C000 焊接端子 | C001 PCB端子 | C100 / C200 PVC电缆 包覆成型 |
|  |  |
 |  |  |
使用柔性导体。 具有通过机械方式固定导体和通过焊接提供电路连续性的规定。 用烙铁手工焊接。 备注：避免过热，因为这可能会损坏开关。
建议：避免过热，因为这可能会损坏开关。烙铁最高温度 340 °C 4 秒，最好使用不 含氯的焊丝。 |
|
|
焊接端子 印刷电路板 | C000 C001 |  |  |

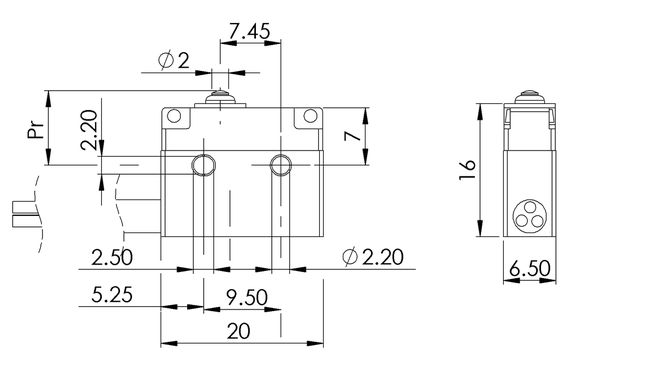

| PVC电缆 | C10。/ C20。 | 1 - 黑色 2 - 灰色 4 - 蓝色 |
| MP5 | 0 | 0 | —— | L70 | —— | C100 |
外壳 0 : IP67 带膜 2 : IP67 带膜 - Light Force 5 : IP40 无膜 7 : IP40 无膜 - Light Force |
|
|
|
|
|
触点材料 0 : 银触点 1 : 金触点 |
执行器 L00 : 基本开关 - 销柱塞 L70 : 平杆 - A 位置 L71 : 平杆 - B 位置 L80 : 滚轮 - A 位置 L81 : 滚轮 - B 位置 L85 : 模拟滚轮 - A 位置 L86 : 模拟滚轮 - B 位置 |
终端 C000 : 焊锡 C001 :印刷电路板 C100 : 电缆 PVC, 3x0.25 mm 2 , 250VAC 2A 0.5 (m) C101 : 电缆 PVC, 3x0.25 mm 2 , 250VAC 2A 1 (m) C102 : 电缆 PVC, 3x0.25 mm 2 , 250VAC 2A 2 (m) C200 : 电缆 PVC, 3x0.50 mm 2 , 250VAC 5A 0.5 (m) C201 : 电缆 PVC, 3x0.50 mm 2 , 250VAC 5A 1 (m) C202 : 电缆 PVC, 3x0.50 mm 2 , 250VAC 5A 2 (m) |
