MP600 系列

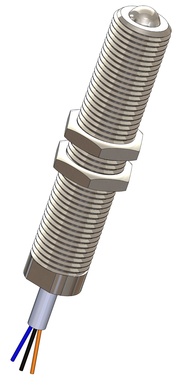

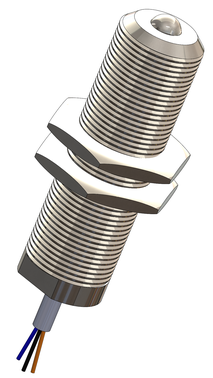

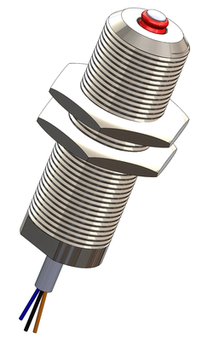

MP600 系列是 M8 和 M12 圆柱形机械传感器。
长寿命传感机制旨在以高度可重复性和无可测量滞后准确检测两个位置。
| • 无开关 滞后
• 1 个设备 – 2 个开关点
• 扩展温度范围
• M8 和 M12 格式
• 易于安装和调整 |
MP600系列机械位置传感器的 检测单个，紧凑的电动机械部件中的一个或两个位置上。
两个独立的换向可以在几微米的精度内感应两个先前定义的位置。这两个位置可以针对每种应用专门设置，介于 0.3 毫米和 1.5 毫米之间，无需进一步校准。固定 NC 和 NO 触点激活时没有可测量的滞后。重复性小于 5 μm，根据电缆选择，工作温度可以从 -40°C 到 130°C。电缆可配备连接器终端，通常为 M8 或 M12。
应用程序 是在自动化，过程控制以及需要今天两个开关位置控制OEM行业。MP600 系列解决了由于当前使用的传感器或速动开关引起的滞后效应而需要进行的耗时调整。最初设计用于工业安全制动器的状态和磨损的紧凑检测，设想了许多其他用途，特别是在工业自动化领域。它们包括过程控制应用中的精确位置参考以及上下阈值检测。
为了便于集成和增强功能，可以轻松实现定制外壳形状。
| 防护等级 | IP67 |
| 终端 | 电缆 包覆成型/连接器
|
| 额定功率 | 30VDC / 20 - 200mA |
| 操作力范围 | 最大限度。1 N 打开 NC 最大限度。1.6 N 关闭 NO |
| 温度 | -40°C 至 130°C，带 SI 电缆 -20°C 至 105°C，带 PVC 电缆 |
| 滞后 | 0 毫米 |
| 重复性 | < 5 微米 |
| 旅行前 | 0 mm 用于 NC 触点 0.3 mm - 1.5mm 用于常开触点 |
| 超程 | 针版 NC 打开后 2 毫米 球型 NC 开孔后 1.7 mm |
| 机械寿命 | 10 x 10 6 个周期 |

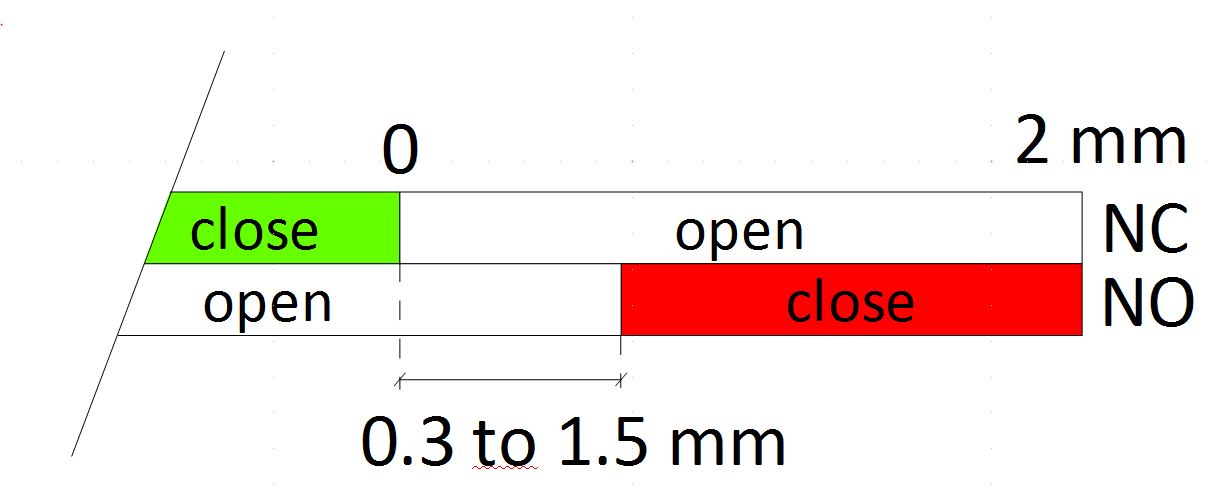

传感器内置常闭和常开触点。销柱塞没有预行程来打开常闭触点。
在 0.3 毫米到 1.5 毫米之间的自定义行程长度后，NO 关闭。
| 带电缆 | 带圆形连接器 4 针 |
|
通讯 数控 不 | 棕色的 黑色的 蓝色的 | 1 2 4 |  |
| MP6 | 0 | 1 | - L | 0 | 0 | -C | 1 | 0
| _ |
外壳 0 : M8 金属 IP67 2 : M12 金属 IP67 5 : M8 金属 IP50 7 : M12 金属 IP50 |
|
|
|
|
|
|
|
|
触点材料 1 : 黄金 |
|

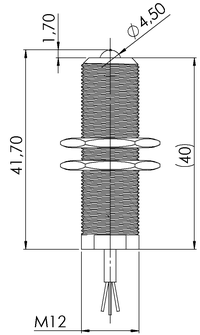

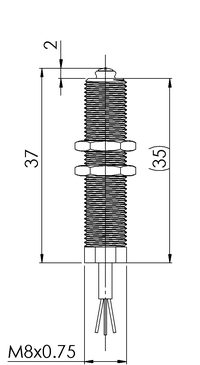

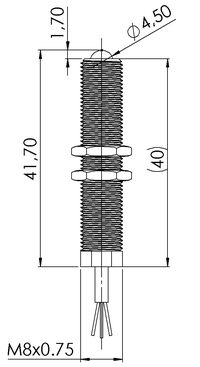

执行器 0 : 引脚 1 : 球 |
接触距离 0 : 0.5mm 转换 1 : 1.0mm 转换 2 : 1.5mm 转换 3 ：仅NC 4 : 没有只有 0.5mm 5 : 没有只有 1.0mm 6 : 没有只有 1.5mm |
|
联系 0 : 0.5m PVC 1 : 1m PVC 2 : 2m PVC |
连接器 0 : 没有 1 : 圆形 M12 - 4 针 2 : 圆形 M8 - 4 针 |
电缆材质 ：空白，PVC SI : 硅胶，不适用于圆形连接器 |
